Lectia 8.1: Prezentarea comenzilor de cotare

Preambul

Cotarea (Dimension) este o activitate foarte importanta a procesului de desenare. Aplicarea cotelor include in desen informatiile dimensionale necesare definirii formei si marimii pieselor, ansamblurilor, planurilor, proiectelor.

Cotarea se realizeaza, de regula dupa activitatile de desenare (Draw) si modificare (Modify), ca o ultima parte a procesului de proiectare inainte de tiparire (Plot).

Fiind obiecte distincte, cu caracteristici diferite de ale celorlalte obiecte din AutoCAD, cotele vor fi plasate pe un layer separat (ex. COTE), cu o culoare care sa diferentieze setul de cote de celelaltel obiecte (contur, hasuri, texte, etc.)

Comenzile de cotare se afla in menu-uri distincte, denumite Annotation, Dimension sau Dimensions.

Pasul 1

Deschideti programul AutoCAD 2015 si incepeti un desen nou, alegand din lista Templates… fisierul acadiso.dwt.

Pasul 2

In Ribbon-ul Drafting & Annotation, Tab-ul Home, Panel-ul Annotation, derulati lista care are ca prim element cota de tip Linear.

In aceasta lista se afla cele mai des utilizate comenzi de cotare:

Linear – cote de tip orizontal sau vertical

Aligned – cote aliniate la un obiect oblic

Angular – cote unghiulare, returneaza valoarea unghiului dintre doua linii

Arc Length – cote pentru lungimea arcelor de cerc

Radius – cote radiale, masoara valoarea razei unui cerc sau arc

Diameter – cote diametrale, masoara diametrul unui cerc sau arc

Ordinate – cote care afiseaza coordonatele X si Y ale punctelor de aplicatie

Joggeg – cote “frante”, utilizate pentru arce si cercuri ale caror centre nu pot fi

afisate in vederea curenta

Pasul 3

Derulati partea ascunsa a Panel-ului Annotation. Aici se afla butoanele pentru stilurile obiectelor de tip Annotation, precum si listele de stiluri disponibile, inclusiv butonul Dimension Style si lista stilurilor de cotare.

Pasul 4

Selectati Tab-ul Annotate si observati prezenta, in acest Tab a Panel-ului Dimensions, un alt loc de unde se pt accesa comenzile de cotare. Derulati lista Dimension si veti gasi aceeasi lista a comenzilor de cotare cel mai des utilizate. Derulati partea ascunsa a Panel-ului Dimensions pentru a descoperi alte comenzi de cotare.

Pasul 5

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Tutoriale video interactive

Acest curs este disponibil si in format video interactiv, pe cel mai mare portal de e-learning Microsoft Office din Europa: peste 7000 lectii video interactive in limba romana.

Lectia 8.2: Stiluri de cotare (Ddim)

Preambul

Stilul de cotare (Dimension Style) reprezinta totalitatea caracteristicilor ce definesc o cota.

Fiecare caracteristica este stocate intr-o variabila de sistem (System Variable).

Desi, la prima vedere, infatisarea unei cote este cat se poate de simpla, numarul variabilelor de sistem ce o caracterizeaza este foarte mare.

Aveti mai jos o lista completa a acestor variabile.

DIMASO Off Create dimension objects

DIMSTYLE ISO-25 Current dimension style (read-only)

DIMADEC 0 Angular decimal places

DIMALT Off Alternate units selected

DIMALTD 3 Alternate unit decimal places

DIMALTF 0.0394 Alternate unit scale factor

DIMALTMZF 100.0000 Alternate sub-zero factor for

metric dimensions

DIMALTMZS Alternate sub-zero suffix for metric dimensions

DIMALTRND 0.0000 Alternate units rounding value

DIMALTTD 3 Alternate tolerance decimal places

DIMALTTZ 0 Alternate tolerance zero suppression

DIMALTU 2 Alternate units

DIMALTZ 0 Alternate unit zero suppression

DIMAPOST Prefix and suffix for alternate text

DIMARCSYM 0 Arc length symbol

DIMASZ 2.5000 Arrow size

DIMATFIT 3 Arrow and text fit

DIMAUNIT 0 Angular unit format

DIMAZIN 0 Angular zero supression

DIMBLK ClosedFilled Arrow block name

DIMBLK1 ClosedFilled First arrow block name

DIMBLK2 ClosedFilled Second arrow block name

DIMCEN 2.5000 Center mark size

DIMCLRD BYBLOCK Dimension line and leader color

DIMCLRE BYBLOCK Extension line color

DIMCLRT BYBLOCK Dimension text color

DIMDEC 2 Decimal places

DIMDLE 0.0000 Dimension line extension

DIMDLI 3.7500 Dimension line spacing

DIMDSEP , Decimal separator

DIMEXE 1.2500 Extension above dimension line

DIMEXO 0.6250 Extension line origin offset

DIMFRAC 0 Fraction format

DIMFXL 1.0000 Fixed Extension Line

DIMFXLON Off Enable Fixed Extension Line

DIMGAP 0.6250 Gap from dimension line to text

DIMJOGANG 45 Radius dimension jog angle

DIMJUST 0 Justification of text on dimension line

DIMLDRBLK ClosedFilled Leader block name

DIMLFAC 1.0000 Linear unit scale factor

DIMLIM Off Generate dimension limits

DIMLTEX1 BYBLOCK Linetype extension line 1

DIMLTEX2 BYBLOCK Linetype extension line 2

DIMLTYPE BYBLOCK Dimension linetype

DIMLUNIT 2 Linear unit format

DIMLWD -2 Dimension line and leader lineweight

DIMLWE -2 Extension line lineweight

DIMMZF 100.0000 Sub-zero factor for metric dimensions

DIMMZS Sub-zero suffix for metric dimensions

DIMPOST Prefix and suffix for dimension text

DIMRND 0.0000 Rounding value

DIMSAH Off Separate arrow blocks

DIMSCALE 1.0000 Overall scale factor

DIMSD1 Off Suppress the first dimension line

DIMSD2 Off Suppress the second dimension line

DIMSE1 Off Suppress the first extension line

DIMSE2 Off Suppress the second extension line

DIMSOXD Off Suppress outside dimension lines

DIMTAD 1 Place text above the dimension line

DIMTDEC 2 Tolerance decimal places

DIMTFAC 1.0000 Tolerance text height scaling factor

DIMTFILL 0 Text background enabled

DIMTFILLCLR BYBLOCK Text background color

DIMTIH Off Text inside extensions is horizontal

DIMTIX Off Place text inside extensions

DIMTM 0.0000 Minus tolerance

DIMTMOVE 0 Text movement

DIMTOFL On Force line inside extension lines

DIMTOH Off Text outside horizontal

DIMTOL Off Tolerance dimensioning

DIMTOLJ 0 Tolerance vertical justification

DIMTP 0.0000 Plus tolerance

DIMTSZ 0.0000 Tick size

DIMTVP 0.0000 Text vertical position

DIMTXSTY Standard Text style

DIMTXT 2.5000 Text height

DIMTXTDIRECTION Off Dimension text direction

DIMTZIN 8 Tolerance zero suppression

DIMUPT Off User positioned text

DIMZIN 8 Zero suppression

Desigur, retinerea lor ca denumire si utilitate si setarea lor ca variabile de sistem separate este foarte greoaie.

De aceea, programul AutoCAD ofera o interfata prietenoasa care ne ajuta sa configuram aceste caracteristici selectand optiuni si introducand valori in campurile ferestrei Dimension Style Manager, in care fiecare variabila de sistem este “tradusa” pe intelesul tuturor.

Pasul 1

Deschideti programul AutoCAD 2015 si incepeti un desen nou, alegand din lista Templates… fisierul acadiso.dwt.

Pasul 2

In Ribbon-ul Drafting & Annotation, Tab-ul Home, Panel-ul Annotation, derulati partea ascunsa si apasati butonul Dimension Style. Se deschide astfel fereastra Dimension Style Manager.

Alegeti in lista din stanga stilul ISO-25 si apasati butonul New. Aceasta optiune permite crearea unui stil de cotare nou, pornind de la setarile celui selectat. Introduceti ISO-50 in campul New Style Name. Apasati apoi butonul Continue.

Se va deschide fereastra New Dimension Style unde putem vizualiza si seta caracteristicile cotelor:

Lines – caracteristici pentru linii de cota si linii de extensie

Symbols and Arrows – caracteristici pentru simboluri si sageti

Text – caracteristici pentru text

Fit – caracteristici de incadrare a textului si sagetilor

Primary Units – caracteristici pentru unitatile primare (ex.: mm)

Alternate Units – caracteristici pentru unitatile alternative (ex.: traducerea cotelor desenului in Inch)

Tolerances – caracteristici pentru tolerantele cotelor (abateri inferioare si superioare)

Pentru noul stil creat, setati valorile marcate cu dreptunghi rosu in Tab-urile de mai jos:

Apasati butonul OK, selectati stilul ISO-50 din lista si apasati butonul Set Current.

Pasul 3

Desenati un dreptunghi de lungime 50 si latime 30. Copiati dreptunghiul in partea dreapta. Cotati lungimea dreptunghiului din dreapta cu stilul ISO-50 curentsi lungimea dreptunghiului din stanga cu stilul ISO-25 curent.

Observati deosebirea dintre cele doua cote.

Pasul 4

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Reprezinti o companie si doresti acest curs pentru angajatii/colegii tai?

Citeste cu atentie procedura noastra de instruire Microsoft Excel pentru companii (ce se aplica oricarui alt curs).

Lectia 8.3: Cotarea rapida (Qdim)

Preambul

Metoda de cotare rapida presupune selectarea unui contur si plasarea in punctele lui caracteristice a unui sistem de cote inlantuite.

Comanda care realizeaza acest lucru este Quick Dimension (Qdim). Sintaxa ei este prezentata mai jos:

Command: _qdim

Associative dimension priority = Endpoint

Select geometry to dimension: 1 found(selectati profilul care trebuie cotat)

Select geometry to dimension: Enter (se incheie sesiunea de selectie)

Specify dimension line position, or

[Continuous/Staggered/Baseline/Ordinate/Radius/Diameter/datumPoint/Edit/seTtings

] : (se alege pozitia cotelor)

Prescurtarea (shortcut key) pentru comanda Quick Dimension este QDIM. Se poate scrie ca atare pe linia de comanda si se apasa Enter sau Space.

Comanda Qdim, poate fi accesata prin apasarea butonului aflat in Ribbon-ul Drafting & Annotation, Tab-ul Annotate, Panel-ul Dimensions.

Pasul 1

Dezarhivati si deschideti desenul cu numele “71. Cotarea rapida (Qdim).dwg” utilizand butonul de aplicatie , plasat in coltul stanga-sus al ferestrei AutoCAD si comanda Open, alegand fisierul indicat din directorul in care l-ati dezarhivat.

Pasul 2

Setati layer-ul Cote ca layer curent.

Lansati comanda Qdim si selectati polilinia din stanga-sus. Cu optiunea Continuous activa, plasati sistemul de cote ca in figura de mai jos:

Pasul 3

Lansati din nou comanda Qdim si selectati polilinia din stanga-mijloc. Alegeti din menu-ul shortcut optiunea Baseline si plasati apoi cotele ca in imagine.

Pasul 4

Lansati din nou comanda Qdim si selectati polilinia din stanga-jos. Alegeti din menu-ul shortcut optiunea Ordinate si plasati apoi cotele ca in imagine.

Pasul 5

Tot cu comanda Qdim activa, selectati profilul din dreapta-jos. Alegeti optiunea Staggered si alegeti pozitia cotelor.

Pasul 6

Pentru cercurile din dreapta-sus, lansati comanda Qdim cu optiunea Diameter. Cotele vor fi plasate pe aceeasi directie. Utilizand optiunile de modificare cu grip-uri, selectati cotele diametrale una-cate una si apoi grip-ul textului cotei. Rotiti fiecare cota pana cand obtineti aproximativ aranjamentul de mai jos.

Pasul 7

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Ai intrebari tehnice legate de AutoCad si vrei sa te ajutam?

Detinem cea mai mare comunitate Autodesk din Romania (peste 11.000 membri activi), unde primesti suport gratuit la problemele tale AutoCAD

Lectia 8.4: Cote liniare si unghiulare (DimLinear, DimAligned, DimAngular)

Preambul

In situatia in care cotarea rapida nu da rezultate convenabile, se vor utiliza comenzile pentru plasarea manuala a fiecarei cote. In lectia de fata, vom aplica doua dintre cele mai des utilizate cote: liniare si unghiulare.

Cotele liniare pot avea trei orientari:

Horizontal – cota lineara paralela cu axa X a sistemului de coordonate activ

Vertical – cota lineara paralela cu axa Y a sistemului de coordonate activ

Aligned – cota paralela cu o directie oblica data de punctele de origine ale cotei (linie oblica)

Primele doua tipuri de cote sunt grupate sub comanda DimLinear si, in functie de pozitia cursorului fata de cele doua puncte de origine ale cotei, aceasta va fi plasata orizontal sau vertical.

Cea de a treia este comanda DimAligned si va fi utilizata pentru cotarea lungimii unei linii oblice.

Elementele unei cote liniare sunt prezentate in figura de mai jos:

First extension line origin – originea primei linii de extensie

Second extension line origin – originea celei de-a doua linii de extensie

First extension line – prima linie de extensie

Second extension line – a doua linie de extensie

Dimension line – linia de cota

Arrows – sagetile (2)

Dimension text – textul cotei – valoarea lungimii masurate de cota

Sintaxa comenzii DimLinear este prezentata mai jos:

Command: _dimlinear

Specify first extension line origin or < select object >:alegeti primul punct de origine

Specify second extension line origin: alegeti al doilea punct de origine

Specify dimension line location or

[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: alegeti pozitia liniei de cota fata de profilul cotat

Pe ultimul prompt al comenzii avem posibilitatea sa alegem optiunile:

Mtext – inlocuieste textul cotei cu un paragraf (multiline text)

Text – inlocuieste textul cotei cu o alta linie de text (modificarea textului initial al cotei)*

Angle – roteste textul cotei fata de linia de cota

Horizontal – forteaza pozitia orizontala a cotei

Vertical – forteaza pozitia verticala a cotei

Rotated – roteste liniile de extensie fata de pozitia lor initiala (perpendicular pe directia data de punctele de origine

*) In unele situatii, textul initial al cotei nu reflecta ceea ce ar trebui sa apara in desen si trebuie modificat. De exemplu, la cotarea proiectiei laterale a unui cilindru se va plasa o cota lineara care va masura exact distanta lineara intre doua puncte. Dorim sa atasam simbolul Ø in fata cotei si, eventual sa punem si tolerante in spatele textului. Pentru aceasta vom edita textul si vom utiliza conventiile de scriere pentru simboluri:

%%c – grup de caractere convertit automat in Ø (ex.: %%c20 va fi scris Ø20)

%%p – grup de caractere convertit automat in ± (ex.: 20%%p0.3 va fi scris 20±0.3)

%%d – grup de caractere convertit automat in ° (ex.: 20%%d va fi scris 20°)

Sintaxa comenzii DimAligned este asemanatoare, cu exceptie optiunilor Horizontal, Vertical si Rotated.

Pentru cotarea unghiurilor, se va utiliza comanda DimAngular, care va solicita selectarea a doua linii si a pozitiei cotei unghiulare.

Cele trei comenzi se pot lansa din lista derulanta a comenzilor de cotare, plasata in Ribblon-ul Drafting & Annotation, Tab-ul Home, Panel-ul Annotation, sau din Tab-ul Annotate, Panel-ul Dimension.

Pasul 1

Dezarhivati si deschideti desenul cu numele “72.Cote liniare si unghiulare (DimLinear, DimAligned, DimAngular).dwg” utilizand butonul de aplicatie, plasat in coltul stanga-sus al ferestrei AutoCAD si comanda Open, alegand fisierul indicat din directorul in care l-ati dezarhivat.

Pasul 2

Din lista Layers, selectati layer-ul Cote, pentru a-l activa. Activati, de asemenea, si modul Osnap Endpoint.

Lansati comanda DimLinear si plasati urmatoarele cote liniare: (dupa plasarea unei cote, comanda se incheie; apasati Space sau Enter pentru a o relua)

Pasul 3

Lansati din nou comanda DimLinear si cotati pozitia cercurilor fata de coltul stanga-jos al profilului piesei (se va utiliza modul Osnap Center pentru selectarea centrului cercurilor). La plasarea primei cote, deplasati cursorul intre cele doua puncte de origine, pe orizontala si pe verticala si observati schimbarea dinamica a tipului cotei (Vertical, respectiv Horizontal)

Pasul 4

Lansati comanda DimAligned pentru a cota cele doua linii oblice din partea dreapta.

Pasul 5

Lansati comanda DimAngular si cotati unghiul dintre cele doua linii oblice.

Pasul 6

Pentru a deplasa si orienta textul cotei unghiulare in pozitia corecta (conform standardului de desenare), selectati cota unghiulara si deschideti din menu-ul shortcut fereastra Properties. Modificati cele doua caracteristici indicate: Text view directionRight-to-Left si Text movementMove text, no leader. Selectati textul cotei si deplasati-l in partea stanga a liniei de cota (textul va putea fi astfel citit daca privim din dreapta.

Pasul 7

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 8.5: Cote diametrale si radiale (DimDiameter, DimRadius)

Preambul

Pentru cotarea arcelor de cerc si cercurilor se utilizeaza comenzile DimRadius si DimDiameter.

Se va selecta cercul sau arcul si se va alege pozitia cotei.

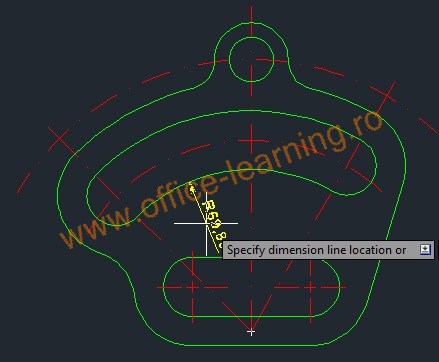

Sintaxa comenzii DimRadius este prezentata mai jos:

Command: _dimradius

Select arc or circle: selectati un arc sau un cercul

Dimension text = 15.88 (simbolul R pentru raza va fi plasat automat in fata cotei)

Specify dimension line location or [Mtext/Text/Angle]: alegeti pozitia liniei de cota fata de profilul cotat

Pe ultimul prompt al comenzii avem posibilitatea sa alegem optiunile:

Mtext – inlocuieste textul cotei cu un paragraf (multiline text)

Text – inlocuieste textul cotei cu o alta linie de text (modificarea textului initial al cotei

Angle – roteste textul cotei fata de linia de cota

Sintaxa comenzii DimDiameter este asemanatoare, cu exceptie simbolului din fata textului: Ø.

Cele doua comenzi se pot lansa din lista derulanta a comenzilor de cotare, plasata in Ribblon-ul Drafting & Annotation, Tab-ul Home, Panel-ul Annotation, sau din Tab-ul Annotate, Panel-ul Dimension.

Pasul 1

Dezarhivati si deschideti desenul cu numele “73.Cote diametrale si radiale (DimDiameter, DimRadius).dwg” utilizand butonul de aplicatie, plasat in coltul stanga-sus al ferestrei AutoCAD si comanda Open, alegand fisierul indicat din directorul in care l-ati dezarhivat.

Pasul 2

Din lista Layers, selectati layer-ul Cote, pentru a-l activa.

Lansati comanda DimRadius si selectati raza indicata in figura de mai jos. Alegeti pozitia convenabila a cotei.

Pasul 3

Lansati comanda DimDiameter si cotati cercul din partea de sus a desenului.

Pasul 4

Lansati comanda DimRadius si plasati cotele radiale pentru a completa desenul

Pasul 5

Pentru cele doua cote radiale de valoare R12.7 ale racordarilor de capat ale canalelor, selectati din menu-ul shortcut optiunea Properties si modificati textul cotelor in campul Text override: <> – 2 locuri.

Simbolurile <> reprezinta conventia prin care se va prelua integral textul initial al cotei, adaugand apoi celelalte caractere.

Pasul 6

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 8.6: Aplicarea indicatiilor (Qleader)

Preambul

Pentru aplicare pe desen a notelor tehnice sub forma indicatiilor referitoare la anumite elemente (obiecte, suprafete) se poate utiliza comanda Quick Leader (Qleader). Obiectul cu denumirea Qleader contine o linie cu sageata (Leader) care porneste de pe obiectul caruia dorim sa-i aplicam indicatia si se continua cu una sau mai multe linii si un text (nota propriu-zisa).

Sintaxa comenzii Qleader este prezentata mai jos:

Command: QLEADER

Specify first leader point, or [Settings] : se indica punctul de start (varful sagetii)

Specify next point: se indica celalalt capat al liniei cu sageata

Specify next point: Enter (programul va plasa in continuarea primei linii o liniuta orizontala)

Specify text width <0>: Enter

Enter first line of annotation text : (Se scrie continutul notei, indicatiei)

Enter next line of annotation text:

Comanda Qleader dispune de setari specifice, posibil a fi modificate cu optiunea Settings.

Pe ultimul prompt al comenzii se poate alege optiunea: Mtext – inlocuieste textul cotei cu un paragraf (multiline text). Comanda se scrie ca atare de la tastatura, urmat de Enter sau Space.

Pasul 1

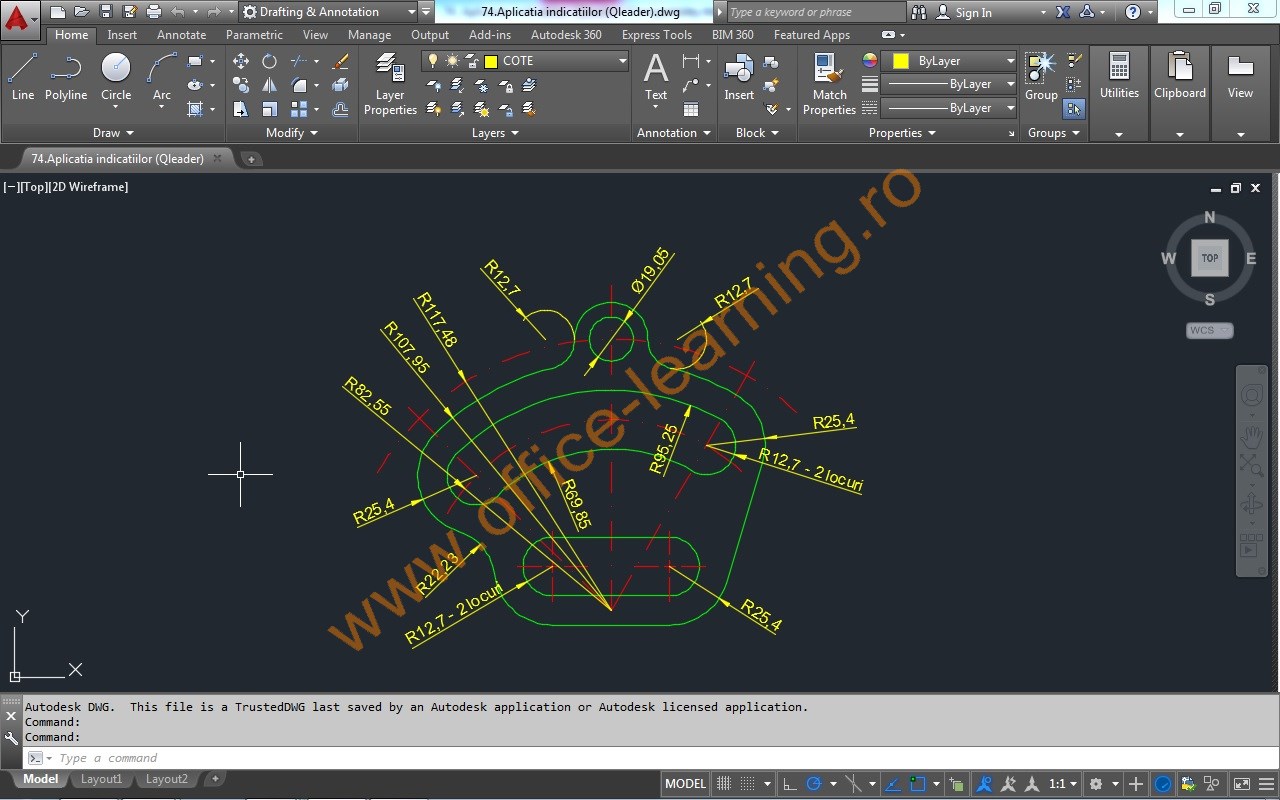

Dezarhivati si deschideti desenul cu numele “74.Aplicarea indicatiilor (Qleader).dwg” utilizand butonul de aplicatie, plasat in coltul stanga-sus al ferestrei AutoCAD si comanda Open, alegand fisierul indicat din directorul in care l-ati dezarhivat.

Pasul 2

Din lista Layers, selectati layer-ul Cote, pentru a-l activa.

Lansati comanda Qleader si selectati un punct de start pe suprafata frontala a piesei. Trasati prima linie a leader-ului pana in exteriorul conturului si apasati Enter. Pe prompt-ul Specify text width <0> apasati din nou Enter. Scrieti textul “Se vopseste GALBEN” urmat de doua ori de tasta Enter.

Pasul 3

Lansati comanda Qleader si plasati pe conturul exterior nota “Muchiile ascutute se tesesc 0.5*45°“.

Pasul 4

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 8.7: Aplicarea indicatiilor multiple (Multileader)

Preambul

Comanda Multileader este varianta noua a lui Quick Leader. Fata de Qleader, Multileader vine cu o interfata noua, cu mai multe optiuni posibil a fi setate in fereastra Multileader Style.

Comanda Multileader se utilizeaza la plasarea indicatiilor diverse, la relationarea proiectiilor si planselor unui proiect prin trimitere la diverse locatii ale proiectului si la numerotarea componentelor unui ansamblu.

Putem accesa comanda Multileader din Ribbon-ul Drafting & Annotation, Tab-ul Home, Panel-ul Annotation. In lista derulanta a comenzii, mai gasim optiuni de aliniere (Align), adaugare (Add Leader), stergere (Remove Leader) si colectare (Collect).

In partea ascunsa a Panel-ului Annotation, se afla comanda Multileader Style, si lista de stiluri de multileader disponibile.

In lista Multileader Style, gasim stilul implicit, Standard. Acest stil nu poate fi redenumit sau sters dar i se pot modifica setarile.

Pasul 1

Dezarhivati si deschideti desenul cu numele “75.Aplicarea indicatiilor multiple (Multileader).dwg” utilizand butonul de aplicatie , plasat in coltul stanga-sus al ferestrei AutoCAD si comanda Open, alegand fisierul indicat din directorul in care l-ati dezarhivat.

Pasul 2

Din partea ascunsa a Panel-ului Annotation, apasati pe butonul Multileader Style , pentru a deschide fereastra Multileader Style Manager.

Alegeti, din lista, stilul Standard si apasati butonul Modify. In fereastra Modify Multileader Style, Tab-ul Leader Format, alegeti valoarea 5 pentru Arrowhead Size.

In Tab-ul Leader Structure, verificati ca optiunea Automatically include landing sa fie activa, ceea ce va permite adaugarea automata a unei liniute orizontale la capatul leader-ului, in dreptul textului.

In Tab-ul Content, selectati optiunea Block pentru Multileader type, Circle pentru Source block si apasati butonul OK.

Pasul 3

Lansati comanda Multileader si plasati un balon cu numarul 1 pe prima piesa din stanga desenului (pana).

Pasul 4

Utilizand in continuare comanda Multileader, plasati si celelalte baloane numerotate conform figurii de mai jos:

Pasul 5

Pentru o buna prezentare a desenului, baloanele numerotate vor trebui aliniate (plasate pe aceeasi directie orizontala sau verticala).

Lansati comanda Align, plasata in lista derulanta Multileader, selectati multileader-ele numerotate 1, 2, 3, 4 si 6 pentru a le alinia cu multileader-ul 5.

Pasul 6

Aliniati apoi, pe directie verticala, multilider-ul 7 la 6 si multileader-ul 3 din dreapta la 7.

Pasul 7

Utilizand comanda Add Leader, adaugati un leader la multileader-ul 5, selectand punctul de pornire pe balonul 5 si punctul de varf al sagetii pe rulmentul de culoarealbastra din dreapta (spatele arborelui).

Ati realizat astfel numerotarea pieselor din desenul de ansamblu in corespondenta cu pozitiile din tabelul de componenta.

Pasul 8

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 8.8: Aplicarea tolerantelor dimensionale

Preambul

Abaterile de forma si pozitie (Geometric Tolerances) se pot plasa cu ajutorul comenzii Tolerance, plasata in Ribbon-ul Drafting & Annotation, Tab-ul Annotate, Panel-ul Dimensions, in partea ascunsa a acesteia.

Se deschide fereastra Geometric Tolerance, unde puteti alege tipul abaterii (Symbol), valoarea (Tolerance 1) si baza (Datum) in raport cu care se aplica.

Legatura dintre abaterea astfel configurata si suprafata pe care se aplica, se realizeaza cu ajutorul comenzii Quick Leader (Qleader). Dupa lansarea acestei comenzi, alegeti optiunea Settings. Alegeti Annotation TypeTolerance. Dupa apasarea butonului OK, aplicarea unui leader cu comanda Qleader duce la deschiderea automata a ferestrei Geometric Tolerance.

Pasul 1

Dezarhivati si deschideti desenul cu numele “77.Aplicarea abaterilor de forma si pozitie.dwg” utilizand butonul de aplicatie, plasat in coltul stanga-sus al ferestrei AutoCAD si comanda Open, alegand fisierul indicat din directorul in care l-ati dezarhivat.

Pasul 2

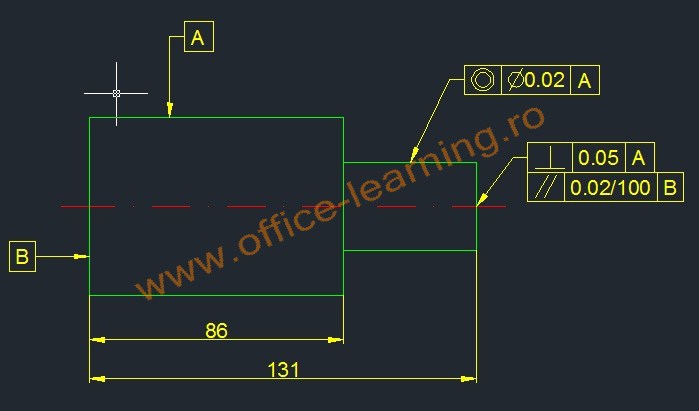

Lansati comanda Qleader si alegeti optiunea Settings pentru a seta Annotation TypeTolerance. Apasati OK pentru a inchide fereastra. Plasati apoi un leader pe suprafata laterala a cilindrului de diametru Ø60. In campul Datum Identifier scrieti litera A.

Pasul 3

Lansati comanda Qleader si aplicati o abatere de la perpendicularitate pe suprafata frontala a cilindrului de diametru Ø30.

Pasul 4

Lansati comanda Qleader si plasati o abatere de la concentricitate pe suprafata laterala a cilindrului Ø30, fata de baza A.

Pasul 5

Lansati comanda Qleader si definiti baza B pe suprafata frontala a cilindrului Ø60.

Pasul 6

Din Panel-ul Dimensions, lansati comanda Tolerance, si configurati o abatere de la paralelism sata de suprafata B, apasati OK si plasati-o in partea dreapta a desenului. Utilizati comanda Move pentru a muta abaterea creata sub apaberea de la perpendicularitate.

Pasul 7

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 8.9: Aplicarea abaterilor de forma si pozitie

Preambul

Abaterile de forma si pozitie (Geometric Tolerances) se pot plasa cu ajutorul comenzii Tolerance, plasata in Ribbon-ul Drafting & Annotation, Tab-ul Annotate, Panel-ul Dimensions, in partea ascunsa a acesteia.

Se deschide fereastra Geometric Tolerance, unde puteti alege tipul abaterii (Symbol), valoarea (Tolerance 1) si baza (Datum) in raport cu care se aplica.

Legatura dintre abaterea astfel configurata si suprafata pe care se aplica, se realizeaza cu ajutorul comenzii Quick Leader (Qleader). Dupa lansarea acestei comenzi, alegeti optiunea Settings. Alegeti Annotation TypeTolerance. Dupa apasarea butonului OK, aplicarea unui leader cu comanda Qleader duce la deschiderea automata a ferestrei Geometric Tolerance.

Pasul 1

Dezarhivati si deschideti desenul cu numele “77.Aplicarea abaterilor de forma si pozitie.dwg” utilizand butonul de aplicatie, plasat in coltul stanga-sus al ferestrei AutoCAD si comanda Open, alegand fisierul indicat din directorul in care l-ati dezarhivat.

Pasul 2

Lansati comanda Qleader si alegeti optiunea Settings pentru a seta Annotation TypeTolerance. Apasati OK pentru a inchide fereastra. Plasati apoi un leader pe suprafata laterala a cilindrului de diametru Ø60. In campul Datum Identifier scrieti litera A.

Pasul 3

Lansati comanda Qleader si aplicati o abatere de la perpendicularitate pe suprafata frontala a cilindrului de diametru Ø30.

Pasul 4

Lansati comanda Qleader si plasati o abatere de la concentricitate pe suprafata laterala a cilindrului Ø30, fata de baza A.

Pasul 5

Lansati comanda Qleader si definiti baza B pe suprafata frontala a cilindrului Ø60.

Pasul 6

Din Panel-ul Dimensions, lansati comanda Tolerance, si configurati o abatere de la paralelism sata de suprafata B, apasati OK si plasati-o in partea dreapta a desenului. Utilizati comanda Move pentru a muta abaterea creata sub apaberea de la perpendicularitate.

Pasul 7

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.
