Lectia 13.1: Crearea solidelor primitive – BOX

Preambul

Programul AutoCAD pune la dispozitie o serie de comenzi de realizare a solidelor primitive, solide care se pot obtine dintr-o singuta comanda.

Aceste comenzi se pot gasi in Ribbon-ul 3D Modeling, tab-ul Home, panel-ul Modeling, si de asemenea in tab-ul Solid, panel-ul Primitive.

Crearea unei prisme drepte cu baza dreptunghiulara se realizeaza cu ajutorul comenzii BOX.

Pasul 1

Deschideti programul AutoCAD 2015 si incepeti un desen nou, alegand din lista Templates… fisierul acadiso.dwt.

Pasul 2

Lansati comanda Box si selectati un prim colt al bazei.

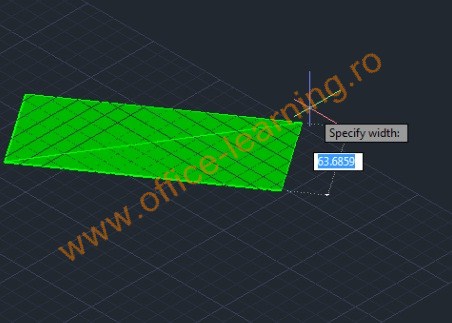

Selectati apoi cel de-al doilea colt diagonal opus al bazei, fie prin apasarea butonului stanga al mouse-ului in pozitia dorita, fie prin introducerea valorilor lungimii si latimii in campurile din dreptul cursorului, facand trecerea intre aceste campuri cu tasta Tab.

Se specifica apoi inaltimea (Height) a box-ului la valoarea 75.

Box-ul astfel creat are laturile paralele cu axele sistemului de coordonate curent, inaltimea putand fi dezvoltata pe directia Z+ sau Z-.

Pasul 3

Pentru a controla orientarea unui box in planul XY, se poate utiliza optiunea Length.

Lansati comanda Box si alegeti primul colt al bazei. Selectati apoi, din menu-ul shortcut, optiunea Length, introduceti valoarea 100 pentru lungimea box-ului si unghiul de 30 de grade pentru orientarea in planul XY. Introduceti latimea de 70 si inaltimea de 50.

Selectati stilul de vizualizare Shaded pentru a da consistenta solidelor create.

Pasul 4

O alta optiune care permite controlul orientarii box-ului este Cube. Cu aceasta optiune se poate construi, de asemenea un box care are toate laturile egale (cub).

Lansati comanda Box si alegeti primul colt al bazei. Din menu-ul shortcut, alegeti optiunea Cube, specificati marimea 50 pentru lungime si unghiul de 45 de grade pentru orientare. Lungimea introdusa va fi considerata pentru calcului latimii si inaltimii, rezultatul fiind un cub de latura 50.

Pasul 5

Editarea unui box se poate face, dupa selectarea lui, cu ajutorul grip-urilor. Selectati, pe rand, grip-urile triunghiulare, si modificati dinamic lungimea, latimea si inaltimea box-ului.

Pentru a putea selecta grip-ul corespunzator inaltimii, dezactivati instrumentul MoveGizmo, din tab-ul Solid, panel-ul Selection, optiunea No Gizmo.

O alta modalitate de modificare a caracteristicilor unui box este selectarea lui si alegerea optiunii Properties din menu-ul shortcut.

Pasul 6

Poteti crea un box utilizand si optiunea Center, acest punct reprezentand centrul de greutate al box-ului si, respectiv intersectia diagonalelor sale.

Lansati comanda Box, selectati optiunea Center din menu-ul shortcut, alegeti punctul de centru si un al doilea punct pentru stabilirea marimii bazei. Se observa ca baza box-ului va fi, in acest caz, partat. Stabiliti apoi valoarea inaltimii si obsetvati dezvoltarea ei simetric fata de planul XY.

Pasul 7

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Tutoriale video interactive

Acest curs este disponibil si in format video interactiv, pe cel mai mare portal de e-learning Microsoft Office din Europa: peste 7000 lectii video interactive in limba romana.

Lectia 13.2: Crearea solidelor primitive – CYLINDER

Preambul

Programul AutoCAD pune la dispozitie o serie de comenzi de realizare a solidelor primitive, solide care se pot obtine dintr-o singuta comanda.

Aceste comenzi se pot gasi in Ribbon-ul 3D Modeling, tab-ul Home, panel-ul Modeling, si de asemenea in tab-ul Solid, panel-ul Primitive.

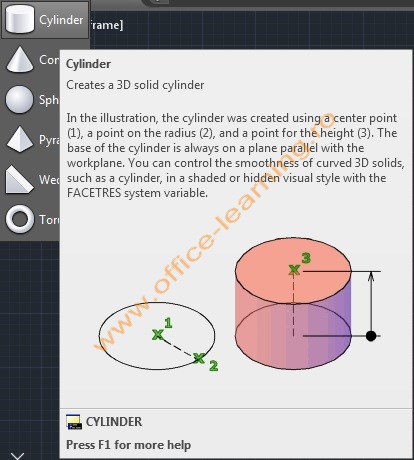

Crearea unui cilindru cu baza cerc sau elipsa se realizeaza cu ajutorul comenzii CYLINDER.

Pasul 1

Deschideti programul AutoCAD 2015 si incepeti un desen nou, alegand din lista Templates… fisierul acadiso.dwt.

Pasul 2

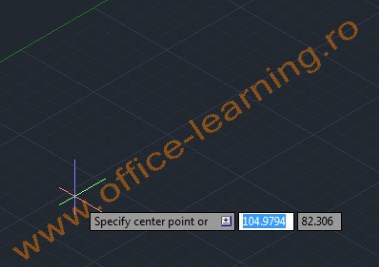

Lansati comanda Cylinder si selectati punctul de centru al bazei.

Specificati apoi raza cercului bazei, dinamic sau prin introducerea unei valori.

Observati ca optiunile disponibile sunt cele asemanatoare comenzii Circle, avand la dispozitie crearea cercului bazei prin toate metodele posibile (3P, 2P, Ttr) si, de asemenea, si a bazei eliptice (Eliptical).

Introduceti valoarea 50 pentru inaltime. Ati creat astfel un cilindru cu baza cerc plasata in planul XY si inaltimea perpendiculara pe planul bazei.

Pasul 3

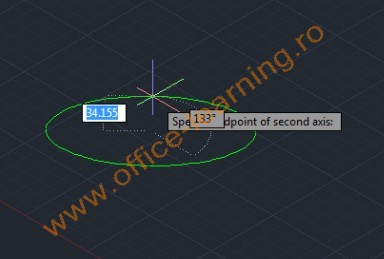

Lansati comanda Cylinder si alegeti optiunea Eliptical in locul centrului cercului. Comanda intra in modul de creare a unei elipse, cerandu-se specificarea punctelor de capat ale primei axe. Selectati punctele dorite si alegeti apoi capatul celeilalte axe a elipsei.

Se observa ca aceasta metoda ofera posibilitatea construirii bazei eliptice si intr-o pozitie oarecare, cu axele neparalele cu sistemul de coordonate.

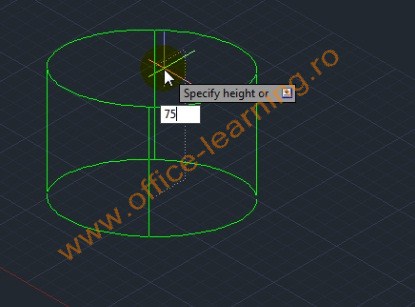

Introduceti valoarea 75 pentru inaltimea cilindrului.

Pasul 4

Lansati comanda Cylinder si, dupa ce ati specificat centrul si raza cercului de baza (30), alegeti metoda 2Points din menu-ul shortcut. Aceasta optiune permite stabilirea inaltimii prin indicarea a doua puncte.

Pasul 5

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Reprezinti o companie si doresti acest curs pentru angajatii/colegii tai?

Citeste cu atentie procedura noastra de instruire Microsoft Excel pentru companii (ce se aplica oricarui alt curs).

Lectia 13.3: Crearea solidelor primitive – CONE

Preambul

Programul AutoCAD pune la dispozitie o serie de comenzi de realizare a solidelor primitive, solide care se pot obtine dintr-o singuta comanda.

Aceste comenzi se pot gasi in Ribbon-ul 3D Modeling, tab-ul Home, panel-ul Modeling, si de asemenea in tab-ul Solid, panel-ul Primitive.

Crearea unui con cu baza cerc sau elipsa se realizeaza cu ajutorul comenzii CONE.

Pasul 1

Deschideti programul AutoCAD 2015 si incepeti un desen nou, alegand din lista Templates… fisierul acadiso.dwt.

Pasul 2

Lansati comanda Cone si selectati punctul de centru al bazei.

Specificati apoi raza cercului bazei, dinamic sau prin introducerea unei valori.

Observati ca optiunile disponibile sunt cele asemanatoare comenzii Circle, avand la dispozitie crearea cercului bazei prin toate metodele posibile (3P, 2P, Ttr) si, de asemenea, si a bazei eliptice (Eliptical).

Introduceti valoarea 100 pentru inaltime. Ati creat astfel un con cu baza cerc plasata in planul XY si inaltimea perpendiculara pe planul bazei.

Pasul 3

Lansati comanda Cone, alegeti centrul si raza bazei si selectati apoi optiunea Axis endpoint din menu-ul shortcut. Aceasta optiune va da posibilitatea alegerii orientarii si marimii pentru inaltimea conului. Introduceti valorile pentru aceste caracteristici sau alegeti un punct cu mouse-ul.

Pasul 4

Lansati comanda Cone si alegeti optiunea Eliptical in locul centrului cercului. Comanda intra in modul de creare a unei elipse, cerandu-se specificarea punctelor de capat ale primei axe. Selectati punctele dorite si alegeti apoi capatul celeilalte axe a elipsei.

Se observa ca aceasta metoda ofera posibilitatea construirii bazei eliptice si intr-o pozitie oarecare, cu axele neparalele cu sistemul de coordonate.

Stabiliti apoi inaltimea conului prin alegerea dinamica a unui punct in spatiu.

Pasul 5

Lansati comanda Cone, alegeti centrul si raza bazei si selectati apoi optiunea Top radius, ceea ce duce la construirea unui trunchi de con, prin specificarea razei bazei de sus si a inaltimii.

Pasul 6

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Ai intrebari tehnice legate de AutoCad si vrei sa te ajutam?

Detinem cea mai mare comunitate Autodesk din Romania (peste 11.000 membri activi), unde primesti suport gratuit la problemele tale AutoCAD

Lectia 13.4: Crearea solidelor primitive – SPHERE

Preambul Programul AutoCAD pune la dispozitie o serie de comenzi de realizare a solidelor primitive, solide care se pot obtine dintr-o singuta comanda. Aceste comenzi se pot gasi in Ribbon-ul 3D Modeling, tab-ul Home, panel-ul Modeling, si de asemenea in tab-ul Solid, panel-ul Primitive. Crearea unei sfere se realizeaza cu ajutorul comenzii SPHERE. Centrul sferei este pozitional in planul XY, volumul ei fiind pozitionat simetric fata de acest plan.

Pasul 1Deschideti programul AutoCAD 2015 si incepeti un desen nou, alegand din lista Templates… fisierul acadiso.dwt.

Pasul 2 Lansati comanda Sphere si selectati punctul de centru si introduceti, apoi raza acesteia. Se observa ca avem la dispozitie toate optiunile pentru creare a unui cerc, acsemanator comenzilor Cylinder si Cone, putand opta pentru introducerea diametrului in locul razei, sau descrierea unui cerc prin metodele 3P, 2P, Ttr.

Dupa crearea sferei, alegeti o vizualizare de tip Shaded. Pasul 3 Lansati din nou comanda Sphere si alegeti, de aceasta data, optiunea 2P. Se vor specifica, in acest caz, doua puncte diametral opuse ale cercului plasat in planul XY.

Pasul 4 Modificarea dialetrului sferei se poate face selectand sfera si apoi unul din grip-urile triunghiulare dispuse pe cercul din placul XY. De asemenea, deplasarea sferei se poate face selectand grip-ul din centrul acesteia.

Pasul 5

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.5: Crearea solidelor primitive – PYRAMID

Preambul

Programul AutoCAD pune la dispozitie o serie de comenzi de realizare a solidelor primitive, solide care se pot obtine dintr-o singuta comanda.

Aceste comenzi se pot gasi in Ribbon-ul 3D Modeling, tab-ul Home, panel-ul Modeling, si de asemenea in tab-ul Solid, panel-ul Primitive.

Crearea unei piramide cu baza poligon regulat se realizeaza cu ajutorul comenzii PYRAMID. Baza piramidei este situata implicit in planul XY si poate fi construita cu aceleasi optiuni ca si in cazul comenzii Polygon.

Pasul 1

Deschideti programul AutoCAD 2015 si incepeti un desen nou, alegand din lista Templates… fisierul acadiso.dwt.

Pasul 2

Lansati comanda Pyramid si selectati centrul bazei. Remarcati faptul ca numarul implicit de laturi ale bazei este 4 si metoda de constructie a acestuia este Circumscribed.

De asemenea, aveti posibilitatea selectarii optiunilor Edge (pentru stabilirea lungimii si orientarii unei laturi) sau Sides (pentru specificarea numarului de laturi).

Dupa ce ati specificat punctul de centru, din menu-ul shortcut, puteti trece de la metoda Circumscribed la Inscribed.

Stabiliti raza cercului inscris in poligon la valoarea 50, pentru a definitiva desenarea bazei piramidei si alegeti apoi inaltimea de 100.

Pasul 3

Lansati, din nou comanda Pyramid, stabiliti centrul bazei si raza cercului inscris si alegeti, din menu-ul shortcut, optiunea Axis endpoint. In acest caz, observati ca puteti controla orientarea piramidei, prin specificarea valorii inaltimii si a orientarii unghiulare a acesteia in planul XY.

Pasul 4

Pentru cea de a treia piramida, dupa definirea bazei, in acelasi mod ca si la pasii precedenti, alegeti optiunea Top radius. Aceasta determuna construirea unui trunchi de piramida, cu baza de sus asemenea cu poligonul initial si de inaltime data.

Pasul 5

Modificarea caracteristicilor unei piramide se poate face prin selectia acesteia si actionarea asupra grip-urilor bazei, caz in care se poate mari sau micsora poligonul bazei, si, de asemenea se poate modifica inaltimea, daca selectam grip-ul din varful piramidei.

O alta metoda de modificare universal valabila este utilizarea comenzii Properties si introducerea valorii dorite pentru caracteristicile disponibile in caseta de dialog cu acelasi nume.

Pasul 6

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.6: Crearea solidelor primitive – WEDGE

Preambul

Programul AutoCAD pune la dispozitie o serie de comenzi de realizare a solidelor primitive, solide care se pot obtine dintr-o singuta comanda.

Aceste comenzi se pot gasi in Ribbon-ul 3D Modeling, tab-ul Home, panel-ul Modeling, si de asemenea in tab-ul Solid, panel-ul Primitive.

Crearea unei pene cu baza dreptunghi se realizeaza cu ajutorul comenzii WEDGE. Baza penei este situata implicit in planul XY si poate fi construita cu aceleasi optiuni ca si in cazul comenzii Box. De altfel, pana este un box taiat cu un plan diagonal.

Pasul 1

Deschideti programul AutoCAD 2015 si incepeti un desen nou, alegand din lista Templates… fisierul acadiso.dwt.

Pasul 2

Lansati comanda Wedge, selectati primul colt al bazei si, de asemenea, coltul opus.

Stabiliti apoi inaltimea prin introducerea unei valori sau indicarea unui punct cu ajutorul mouse-ului.

Pasul 3

Pentru a controla orientarea penei, dupa ce ati stabilit primul colt al bazei, alegeti optiunea Length din menu-ul shortcut, introduceti valoarea lungimii de 150 si unghiul de 35 de grade. Stabiliti apoi latimea si inaltimea penei.

Pasul 4

Optiunea Cube permite crearea unei pene cu toate laturile egale si, de asemenea controlul orientarii ei fata de axele sistemului de coordonate. Alegeti primul colt al bazei si apoi selectati optiunea Cube, introducand lungimea laturii (90) si unghiul de 45 de grade.

Pasul 5

Lansati comanda Wedge si selectati optiunea Center din menu-ul shortcut, alegeti punctul de centru, selectati apoi un punct de colt al bazei si observati ca dreptunghiul bazei este construit simetric fata de punctul de centru. Introduceti apoi inaltimea, care este si ea pozitionata simetric fata de acest punct. Punctul de centru se afla in cazul penei la intersectia diagonalelor fetei inclinate.

Pasul 6

Ca si in celelalte cazuri, pana se poate edita cu ajutorul grip-urilor, pentru a modifica lungimea, latimea sau inaltimea acesteia.

De asemenea, se poate utiliza caseta Properties pentru modificarea caracteristicilor penei.

Pasul 7

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.7: Crearea solidelor primitive – TORUS

Preambul

Programul AutoCAD pune la dispozitie o serie de comenzi de realizare a solidelor primitive, solide care se pot obtine dintr-o singuta comanda.

Aceste comenzi se pot gasi in Ribbon-ul 3D Modeling, tab-ul Home, panel-ul Modeling, si de asemenea in tab-ul Solid, panel-ul Primitive.

Crearea unui tor (ex.: garnitura de cauciuc cu sectiune rotunda) se realizeaza cu ajutorul comenzii TORUS. Baza torului este un cerc este situata implicit in planul XY, poate fi construita cu aceleasi optiuni ca si in cazul comenzii Circle. Raza cercului bazei reprezinta distanta dintre centrul torului si centrul tubului, raza tubului fiind cea ce a doua caracteristica a torului.

Pasul 1

Deschideti programul AutoCAD 2015 si incepeti un desen nou, alegand din lista Templates… fisierul acadiso.dwt.

Pasul 2

Lansati comanda Torus si selectati centrul acestuia.Specificati apoi raza torului si raza tubului. Ati creat astfel un tor cu cercul axial in planul XY si axa paralela cu directia Z.

Pasul 3

Lansati din nou comanda Torus si specificati rata acestuia. Pentru raza tubului introduceti o valoare mai mare decat cea a razei torului. Constatati asemanarea torului modelat cu o sfera cu polii in depresiune.

Pasul 4

Daca introduceti pentru raza torului o valoare negativa (ex: -75), veti obtine un obiect de forma unei mingi de rugby, cu polii pusi in evidenta.

Pasul 5

Pentru modificarea caracteristicilor torului se poate apela la metoda de editare cu ajutorul grip-urilor sau la selectarea si modificarea caracteristicilor din fereastra Properties.

Pasul 6

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.8: Utilizarea comenzii POLISOLID

Preambul

Programul AutoCAD pune la dispozitie o serie de comenzi de realizare a solidelor primitive, solide care se pot obtine dintr-o singuta comanda.

Aceste comenzi se pot gasi in Ribbon-ul 3D Modeling, tab-ul Home, panel-ul Modeling, si de asemenea in tab-ul Solid, panel-ul Primitive.

Crearea unui obiect tridimensional de forma unui perete se realizeaza cu ajutorul comenzii POLYSOLID. Caracteristicile acestui perete sunt grosimea (Width), inaltimea (Height) si punctul de aliniere (JustificationCenter, Left, Right). Optiunile de creare a entitatii Polysolid sunt asemanatoare cu cele ale comenzii Polyline. In cmponenta peretelui pot intra portiuni rectilinii sau arcuite.

Pasul 1

Deschideti programul AutoCAD 2015 si incepeti un desen nou, alegand din lista Templates… fisierul acadiso.dwt.

Pasul 2

Lansati comanda Polysolid apasand pe butonul acesteia din panel-ul Primitive.

Alegeti apoi optiunea Height si setati inaltimea la valoarea 50.

Alegeti si setati grosimea (Width) la valoarea 7.

Selectati optiunea Justification si observati prezenta celor trei optiuni. Pastrati alinierea Center ceea ce confera centrarea peretelui pe axa specificata prin puncte.

Specificati primul punct (Start point) si apoi cel de-a doilea punct al primei portiuni rectilinii.

Observati in zona liniilor de comanda asemanarea sintaxei cu cea a comenzii Polyline.

Alegeti din menu-ul shrtcut optiunea Arc si continuati modelarea peretelui cu doua portiuni arcuite. Selectati apoi optiunea Line si completati peretele cu celelalte elemente rectilinii. Alegeti optiunea Close pentru a inchide contului.

Pasul 3

Desenati o polilinie asemanatoare celei de mai jos. Lansati apoi comanda Polysolid si selectati optiunea Object, din menu-ul shortcut. Selectati polilinia creata si obtineti astfel un perete de forma obiectului selectat si de caracteristici de inaltime si grosime setate anterior.

Pasul 4

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.9: Utilizarea comenzii Extrude

Preambul

Obtinerea corpurilor prismatice sau de forma trunchiurilor de piramida, plecand de la contururi desenate in prealabil in plan (2D) se face cu ajutorul comenzii Extrude, plasata in Ribbon-ul 3D Modeling, Toolbar-ul Home, Panel-ul Modeling.

Pasul 1

Dezarhivati si deschideti desenul cu numele “25.Utilizarea comenzii Extrude.dwg”.

Pasul 2

Numarul de generatoare care pun in evidenta suprafetele curbe ale solidelor extrudate este controlat de variabila de sistem ISOLINES. Valoarea implicita a acestei variabile este 4. Pentru o mai buna evidentiere a rezultatelor extrudarii, vom seta valoarea ei la 10. Lansati comanda Isolines de la tastatura si introduceti valoarea 10.

Command: isolines

Enter new value for ISOLINES <4>:10

Pasul 3

Lansati comanda Extrude , apasand pe butonul acesteia aflat in Panel-ul Modeling, selectati dreptunghiul si introduceti valoarea 50 pentru inaltimea extrudarii (height of extrusion):

Command: _extrude

Current wire frame density: ISOLINES=10, Closed profiles creation mode = Solid

Select objects to extrude or [MOde]: _MO Closed profiles creation mode

[SOlid/SUrface] <Solid>: _SO(rezultatul extrudarii pentru profile 2D inchise va fi un corp solid)

Select objects to extrude or [MOde]: 1 found

Select objects to extrude or [MOde]:Enter

Specify height of extrusion or [Direction/Path/Taper angle/Expression]:50 (inaltimea extrudarii)

Pasul 4

Lansati din nou comanda Extrude si selectati pentagonul de deasupra corpului prismatic creat. Vom obtine prin extrudare un trunchi de piramida cu inaltimea de 45 mm si unghi de inclinare al fetelor laterale de 25 de grade.

Command: _extrude

Current wire frame density: ISOLINES=10, Closed profiles creation mode = Solid

Select objects to extrude or [MOde]: _MO Closed profiles creation mode

[SOlid/SUrface] <Solid>: _SO

Select objects to extrude or [MOde]: 1 found(selectati pentagonul)

Select objects to extrude or [MOde]:Enter

Specify height of extrusion or [Direction/Path/Taper angle/Expression]

<50.0000>:T (alegeti optiunea Taper pentru a crea un trunchi de piramida)

Specify angle of taper for extrusion or [Expression] <0>:25 (unghiul de inclinare al fetelor laterale)

Specify height of extrusion or [Direction/Path/Taper angle/Expression] <50.0000>:45 (inaltimea extrudarii)

Pasul 5

Pentru conturul inchis desenat ca polilinie, vom obtine cu ajutorul comenzii Extrude o succesiune de suprafete. Vom selecta pentru aceasta, modul de extrudare corespunzator:

Command: _extrude

Current wire frame density: ISOLINES=10, Closed profiles creation mode = Solid

Select objects to extrude or [MOde]: _MO Closed profiles creation mode

[SOlid/SUrface] <Solid>: _SO

Select objects to extrude or [MOde]: 1 found (selectati polilinia din dreapta pentagonului)

Select objects to extrude or [MOde]:MO (alegerea modului de extrudare)

Closed profiles creation mode [SOlid/SUrface] <Solid>: SU (rezultatul extrudarii pentru profile 2D inchise va fi un corp format din suprafete)

Specify height of extrusion or [Direction/Path/Taper angle/Expression]

<45.0000>: 40 (inaltimea extrudarii)

Pasul 6

Lansand comanda Extrude, vom schimba modul de realizare a extrudarii in SOlid.

In partea de jos a poliliniei, vom extruda cercul mic de-a lungul unei cai (path).

Command: _extrude

Current wire frame density: ISOLINES=10, Closed profiles creation mode = Solid

Select objects to extrude or [MOde]: _MO Closed profiles creation mode

[SOlid/SUrface] <Solid>: _SU

Select objects to extrude or [MOde]: 1 found (selectati cercul mic)

Select objects to extrude or [MOde]: MO

Closed profiles creation mode [SOlid/SUrface] <Solid>: SO

Specify height of extrusion or [Direction/Path/Taper angle/Expression]

<40.0000>: P (selectati optiunea Path)

Select extrusion path or [Taper angle]: selectati calea de extrudare (polilinia deschisa din dreptul cercului)

Pasul 7

Extrudati cercul mare cu o inaltime de 100 mm. Observati efectul variabilei de sistem Isolines prin punerea in evidenta a celor 10 generatoare egal departate pe suprafata laterala a cilindrului obtinut.

Pasul 8

Lansati comanda Extrude si selectati polilinia deschisa din partea dreapta-jos a desenului. Introduceti inaltimea extrudarii: 40. Observati ca, pentru contururi deschise, indiferent de modul de extrudare (Mode SOlid/SUrface), rezultatul este o suprafata perpendiculara pe planul curbei de baza.

Pasul 9

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.10: Extrudarea de-a lungul unei cai (SWEPT)

Preambul

Comanda Sweep are ca rezultat obtinerea unui obiect tridimensional, solid sau suprafata, provenit din extrudarea unui profil 2D dupa o cale.

Efectul este asemanator comenzii Extrude in care s-a ales optiunea Path, dar mai are cateva optiuni suplimentare (Alignment, Twist, Scale).

La fel ca si comanda Extrude, Sweep dispune de optiunea Mode, care da posibilitatea alegerii modului de creare a obiectului 3D – solid sau suprafata.

Comanda Sweep se poate gasi in Ribbon-ul 3D Modeling, Tab-ul Home, panel-ul Modeling, butonul derulant de creare a solidelor derivate.

De asemenea, poate fi preluata si din tab-ul Solid, panel-ul Solid.

Pasul 1

Dezarhivati si deschideti desenul cu numele “32.Extrudarea pe o cale (SWEEP).dwg”.

Vom prezenta in continuare optiunile comenzii Sweep pe exemplele din acest desen.

Pasul 2

Lansati comanda Sweep si observati, in zona liniilor de comanda, setarile initiale. Modul de extrudare este setat implicit pe optiunea Solid pentru cazul extrudarii unui contur inchis.

Selectati conturul inchis din partea stanga a desenului si apasati Enter. Selectati apoi calea de extrudare plasata in dreptul profilului si apasati Enter. De remarcat faptul ca se poate alege alinierea profilului pe cale, optiune care este, de altfel implicita (Alignment – Yes), caz in care profilul este totdeauna normal la curba de extrudare, sau varianta fara aliniere, ceea ce pastreaza pozitia initiala a profilului.

Se obtine astfel un solid de sectiune identica cu cea a profilului de baza si de forma data de calea de extrudare.

Pasul 3

Pentru cel de al doilea contur inchis, lansati comanda Sweep si selectati optiunea Mode si apoi Surface. De asemenea, setati optiunea Alignment pe No. Selectati profilul si apasati Enter. Selectati, apoi, calea atasata pentru a obtine suprafata extrudata. Fiind o suprafata de tip procedural, vom pune in evidenta proprietatea de asociativitate a acesteia la profilul de baza. Modificarea poliliniei profilului prin transformarea segmentului de dreapta intr-un arc de cerc duce la modificarea corespunzatoare a suprafetei.

Pasul 4

Lansati comanda Sweep si alegeti cel de al treilea profil. Setati optiunea Alignment pe No si apoi selectati calea de extrudare atasata. Fiind un contur deschis, se va genera o suprafata ca cea din imaginea de mai jos.

Pasul 5

Pentru urmatorul profil deschis, selectati optiunea Twist si alegeti valoarea de 90 de grade pentru unghiul de rasucire. Completati apoi comanda prin selectarea profilului si a caii de extrudare. Observati rasucirea profilului de-a lungul caii de extrudare, astfel incat, sectiunea finala este rotita pa unghiul precizat.

Pasul 6

Lansati comanda Sweep si alegeti optiunea Scale. Setand un factor de scara de 0.5, vom obtine o suprafata a carei sectiune finala va fi de 2 ori mai mica decat cea initiala. Setati Alignment pe optiunea No, selectati profilul deschis si calea de extrudare. Observati efectul optiunii Scale.

Pasul 7

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.11: Utilizarea comenzii Revolve

Preambul

Obtinerea corpurilor de revolutie, plecand de la contururi desenate in prealabil in plan (2D) se face cu ajutorul comenzii Revolve, plasata in Ribbon-ul 3D Modeling, Toolbar-ul Home, Panel-ul Modeling.

Pasul 1

Dezarhivati si deschideti desenul cu numele “33.Utilizarea comenzii Revolve.dwg”.

Pasul 2

Ca si in cazul comenzii Extrude, numarul de generatoare care pun in evidenta suprafetele curbe ale solidelor de revolutie este controlat de variabila de sistem ISOLINES. Valoarea implicita a acestei variabile este 4. Pentru o mai buna evidentiere a rezultatelor extrudarii, vom seta valoarea ei la 10. Lansati comanda Isolines de la tastatura si introduceti valoarea 10.

Command: isolines

Enter new value for ISOLINES <4>:10

Pasul 3

Lansati comanda Revolve , apasand pe butonul acesteia aflat in Panel-ul Modeling, selectati profilul din partea stanga a desenului si definiti axa de revolutie selectand cele doua capete ale liniei de centru. Acceptati unghiul implicit de revolutie de 360 de grade prin apasatea tastei Enter.

Pasul 4

Lansati din nou comanda Revolve si selectati cel de-al doilea contur.Alegeti apoi optiunea object pentru a selecta axa de revolutie. Alegeti optiunea Reverse pentru a schimba directia de deschidere a unghiului si introduceti valoarea de 245 de grade pentru acesta.

Pasul 5

Cu ajutorul comenzii 3D Orbit, rotiti imaginea pentru a obtine aproximativ vederea de mai jos:

Pasul 6

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.12: Crearea solidelor de tip LOFT

Preambul

Comanda LOFT ne ajuta sa cream un solid sau o suprafata care face trecerea intre doua sau mai multe sectiuni (Cross section), ducand la obtunerea unor obiecte 3D de forme foarte complexe.

Aceasta comanda se poate accesa din Ribbon-ul 3D Modeling, tab-ul Solid, panel-ul Solid sau din tab-ul Home, panel-ul Modeling.

Pasul 1

Dezarhivati si deschideti desenul cu numele “34.Crearea solidelor de tip LOFT.dwg”.

Pasul 2

Lansati comanda Loft si observati setarile initiale asemanatoare cu lele ale comenzilor Extrude, Revolve sau Sweep. Modul de creare a obiectelor 3D din contururi inchise este setat implicit pe Solid. Trecerea de la Solid la Surface se face prin optiunea Mode.

In partea din stanga-jos a desenului, selectati in ordine sectiunile numerotate 1,2 si 3. Acestea formeaza setul de sectiuni de trecere (Cross sections) si trebuie alese in ordinea pozitiei lor pe obiect.

Apasati Enter pentru a incheia selectia de sectiuni si observati aparitia solidului dezvoltat pe aceste sectiuni.

Din menu-ul deschis, selectati optiunea Cross sections only.

Pasul 3

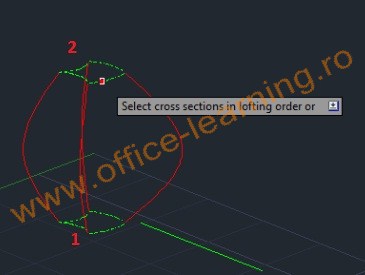

Pentru exemplul din partea stanga-sus, selectati optiunea Mode din menu-ul shortcut, pentru a alege modul de creare Surface pentru contururi inchise.

Selectati apoi cele doua sectiuni 1 si 2 si observati aparitia unei suprafete dispuse pe sectiunile selectate.

Selectati, de aceasta data optiunea Guides pentru a forta suprafata sa treaga prin curbe de ghidare.

Selectati cele patru curbe de ghidare de culoare rosie. Observati deformarea suprafetei astfel incat sa cuprinda si aceste curbe

Suprafetele procedurale au implicit si proprietatea de asociativitate. Aceasta proprietate poate fi pusa in evidenta daca se selecteaza un profil de baza al suprafetei (ex.: O curba de ghidare) si se deformeaza cu ajutorul grip-urilor. Suprafata procedurala asociativa se va remodela dupa noua curba.

Pasul 4

Lansati comanda Loft si selectati cele doua obiecte deschise din partea dreapta-jos.

Selectati apoi optiunea Cross sections only. Ati construit astfel o suprafata bazata pe cele doua profile deschise.

Pasul 5

Pentru cazul din partea dreapta-sus, lansati comanda Loft, selectati sectiunile 1 si 2 si alegeti, din menu-ul shortcut, optiunea Point. Selectati apoi un punct plasat pe directia Z+ fata de centrul cercului.

Observati inchiderea suprafetei laterale a obiectului 3D in punctul selectat.

Pasul 6

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.13: Utilizarea comenzii PRESSPULL

Preambul

Comanda PRESSPULL este o comanda foarte puternica ce permite obtunerea atat a obiectelor 3D extrudate cat si a celor complexe utilizand functii de unire (Union) sau scadere (Subtract).

Comanda Presspull poate fi accesata din Ribbon-ul 3D Modeling, tab-ul Home, panel-ul Modeling sau din tab-ul Solid, panel-ul Solid.

Pasul 1

Dezarhivati si deschideti desenul cu numele “35.Utilizarea comenzii PRESSPULL.dwg”.

Pasul 2

Pentru inceput, declarati layer-ele Axe si 0 invizibile prin “stingerea” beculetului caracteristicii On/Off a celor doua layere.

Lansati comanda Presspull si selectati un punct in interiorul conturului inchis. Observati lansarea optiunii de extrudare a acestui contur. Deplasati cursorul in directia Z- si introduceti inaltimea de 50mm, apasati apoi Enter. Obtinem astfel un corp prismatic, asemenea comenzii Extrude.

Pasul 3

Declarati layer-ul 0 vizibil, lansati comanda Presspull si selectati un punct in interiorul coroanei circulare dintre cele doua cercuri centrale. Deplasati cursorul pe directia Z- si introduceti inaltimea de 15 mm. Stabiliti modul de vizualizare Shaded pentru a pune in evidenta realizarea operatiei de scadere (Subtract) intre coroana circulara extrudata si baza prismatica a piesei.

Reveniti apoi la modul de vizualizare 2D Wireframe.

Pasul 4

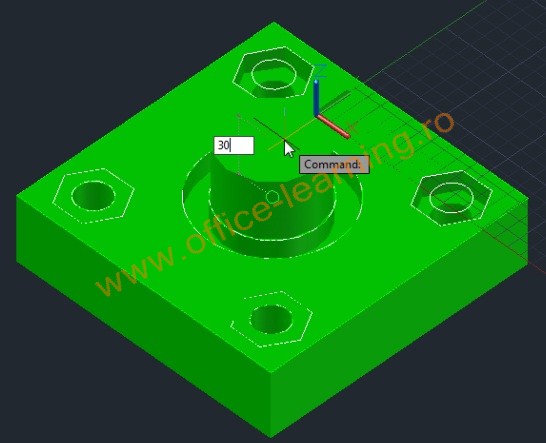

Lansati comanda Presspull si selectati cercul mic din partea stanga. Deplasati cursorul pana cand cilindrul rezultat depaseste fata de jos a piesei si eliberati butonul stanga al mouse-ului in aceasta pozitie. Se observa aparitia unei gauri rezultata prin operatia de scadere (Subtract) a cilindrului din corpul prismatic. Realizati in acelasi mod si celelalte gauri.

Pasul 5

Lansati comanda Presspull si obtineti locasele hexagonale prin introducerea unei adancimi de 15 mm.

Pasul 6

Lansati comanda Presspull si selectati un punct in interiorul cercului mic din centrul piesei. Realizati o extrudare de 30 mm inaltime si observati realizarea automata a unirii (Union) cu restul piesei.

Pasul 7

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.14: Crearea solidelor complexe (UNION, SUBTRACT, INTERSECT)

Preambul

Crearea solidelor complexe se bazeaza pe utilizarea comenzilor de tip Boolean (Union, Subtract si Intersect).

Aceste comenzi pot fi accesate din Ribbon-ul 3D Modeling, tab-ul Solid, panel-ul Boolean sau din tab-ul Home, panel-ul Solid Editing.

Pasul 1

Dezarhivati si deschideti desenul cu numele “36.Crearea solidelor complexe (UNION, SUBTRACT, INTERSECT).dwg”.

Pasul 2

Pentru cele trei obiecte din partea stanga a desenului vom lansa comanda Union. Selectam apoi cele trei solide prin orice metoda de selectie disponibila. Apasand tasta Enter pentru a incheia selectia, observam realizarea unui singur obiect prin unirea volumelor obiectelor selectate.

Pasul 3

Lansati comanda Subtract si selectati box-ul verde si cilindrul ca obiecte din care se va face scaderea (Select solids, surfaces or regions to subtract from …).

Apasati tasta Enter pentru a incheia prima selectie.

Selectati apoi box-ul rosu pe prompt-ul Select solids, surfaces or regions to subtract … si apasati Enter pentru a incheia selectia.

Observati scaderea volumului comul al obiectelor rezultat din intersectia cu box-ul rosu.

Pasul 4

Lansati comanda Intersect si selectati cele trei solide din partea dreapta a desenului. Apasati tasta Enter si observati aparitia solidului care reprezinta volumul comun al celor trei obiecte selectate.

Pasul 5

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.15: Utilizarea comenzilor FILLET si CHAMFER

Preambul

Pentru tesirea sau racordarea muchiilor unui obiect 3D putem utiliza atat comenzile Chamfer si Fillet din panel-ul Modify, pe care le-am utilizat si la desenarea in plan (2D) cat si comenzile ChamferEdge si FilletEdge, prezente in panel-ul Solid Editing din tab-ul Solid.

Pasul 1

Dezarhivati si deschideti desenul cu numele “37.Utilizarea comenzilor FILLET si CHAMFER.dwg”.

Pasul 2

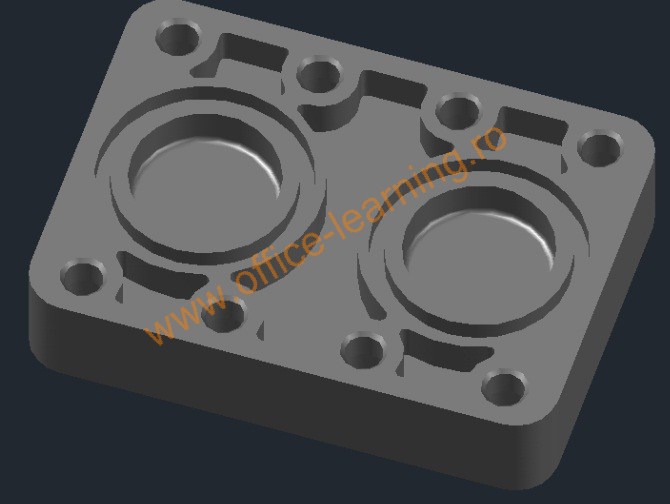

Lansati comanda Fillet si selectati muchia din figura de mai jos. Se observa ca, odata selectata o muchie a unui solid, comanda Fillet cere direct introducerea valorii razei de racordare, si nu selectarea celui de-al doilea obiect.

Introduceti raza dorita sau apasati Enter daca valoarea curenta este buna. Selectati apoi si cealalta muchie din partea stanga si apasati Enter pentru a finaliza racordarea.

Pasul 3

Lansati comanda Chamfer si selectati suprafata pe care va fi plasata tesirea. Puteti alege repetat optiunea Next pentru a ajunge, in profunzime, la suprafata dorita. Alegeti apoi optiunea OK.

Introduceti distantele de tesire (Base chamfer distance si Other chamfer distance), in acest caz, ambele de valoare 2 mm.

Selectati apoi toate muchiile care urmeaza a fi tesite si apasati Enter pentru finalizare.

Pasul 4

Lansati comanda FilletEdge si selectati muchia indicata. Se observa ca racordarea este afisata in modul Preview pentru valoarea propusa a razei. Daca sunteti de acord cu rezultatul, apasati Enter pentru a accepta racordarea.

Pasul 5

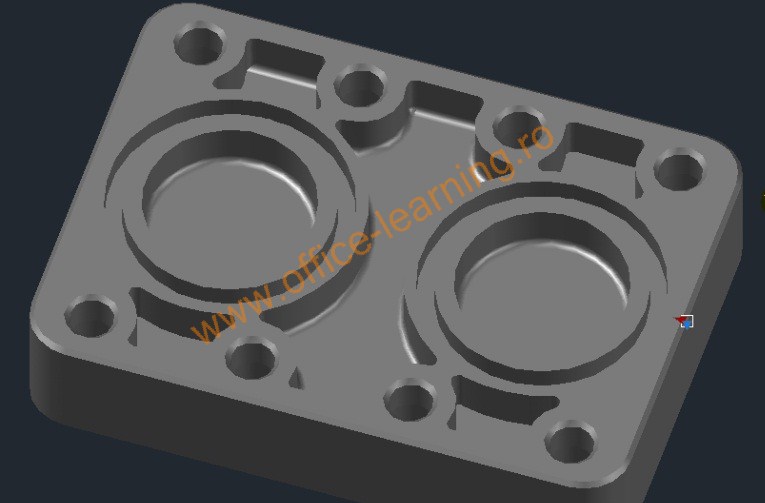

Lansati din nou comanda FilletEdge si alegeti optiunea Chain din menu-ul shortcut. Selectati o muchie din partea de jos a canalului si observati selectia intregului sir de muchii inlantuite cu prima muchie selectata.

Pasul 6

Lansati comanda ChamferEdge si alegeti optiunea Loop, ceea ce da posibilitatea de a selecta o bucla inchisa formata din mai multe muchii.

Setati distantele de tesire si selectati apoi una din muchiile superioare ale conturului exterior al piesei. Observati tesirea intregii bucle.

Pasul 7

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.16: Utilizarea comenzii SLICE

Preambul

Pentru taierea solidelor in AutoCAD se utilizeaza comanda SLICE. Aceasta comanda poate fi accesata din ribbon-ul 3D Modeling, tab-ul Solid, panel-ul Solid Editing sau din tab-ul Home, panelul Solid Editing.

Pasul 1

Dezarhivati si deschideti desenul cu numele “38.Utilizarea comenzii SLICE.dwg”.

Pasul 2

Lansati comanda Slice si selectati obiectul ce trebuie taiat, in acest caz, piesa din stanga. Taierea se poate face cu un plan pe care il puteti determina prin trei puncte (3points) sau selectand o suprafata planara sau cu un plan paralel cu planele XY, YZ, ZX ale sistemului de coordonate curent.

Alegeti din menu-ul shortcut optiunea ZX, selectati apoi un punct in planul paralel cu ZX, centrul alveolei circulare din stanga, si apasati enter pentru a pastra ambele parti rezultate din taiere. Selectati apoi partea din fata si deplasati-o pe directia Y pentru a pune in evidenta taierea.

Pasul 3

Comanda Slice poate utiliza ca obiect taietor si o suprafata oarecare, cu conditia ca aceasta sa strapunga solidul in toate partile.

Utilizati comanda Extrude pentru a realiza o suprafata pornind de la curba plana deschisa sau faceti vizibil layer-ul Suprafete.

Lansati apoi comanda Slice, selectati piesa din dreapta si apoi apasati Enter.

Din menu-ul shortcut, alegeti optiunea Surface si selectati suprafata de culoare verde.

Apasati Enter pentru a pastra cele doua parti rezultate si inchideti Layer-ul Surface. Efectuati apoi o deplasare a jumatatii din fata pentru a vedea rezultatul comenzii Slice.

Pasul 4

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.17: Crearea unei sectiuni intr-un solid (SECTION)

Preambul

Crearea si gestionarea vederilor si sectiunilor automate intr-un solid se poate face cu o serie de comenzi grupate in ribbon-ul 3D Modeling, tab-ul Solid, panel-ul Section.

Sectionarea solidului se face cu un plan (SectionPlane) si se pot pune in evidenta sectiunile “in timp real” (Live Section) pentru zona in care este pozitionat planul.

Odata deplasat planul de sectionare, se poate obtine imaginea sectiunii dintr-o noua zona a piesei.

Pasul 1

Dezarhivati si deschideti desenul cu numele “39.Crearea unei sectiuni intru-un solid (SECTION).dwg”.

Pasul 2

Lasati comanda Sectionplane apasand pe butonul acesteia din panel-ul Section. Pentru sectionare se poate utiliza un plan ce trece printr-o fata, poate fi determinat prin puncte sau un plan paralel cu o directie ortografica (Orthographic – Front, Back, Top, Bottom, Left, Right).

Alegeti optiunea Front si observati aparitia sectiunii in piesa. Daca sectiunea nu apare, veti apasa pe butonul Live Section din panel-ul Section.

Pasul 3

Dupa crearea planului de sectionare, apasati pe butonul Generate Section pentru a obtine sectiunea dorita ca reprezentare plana. Comanda care se va lansa poatra denumirea SECTIONPLANETOBLOCK.

In caseta Generate Section/Elevation, apasati pe butonul Select section plane si selectati planul dorit, verificati existenta celorlalte optiuni: 2D Section/Elevation, Include all objects, Insert as new block. De aici tragem concluzia ca se va genera o sectiune daca planul intersecteaza piesa sau o vedere daca planul este plasat in fata piesei. De asemenea, obiectul creat va fi implicit un bloc.

Apasati butonul Section Settings… si modificati in caseta cu acelasi nume modelul de hasurare – ANSI31 si culoarea Magenta. Apasati apoi butonul OK si plasati blocul cu reprezentarea sectiunii in planul XY.

Puteti obtine alte sectiuni deplasand planul intr-o alta zona a piesei si reluand pasii de mai sus.

De remarcat faptul ca prin sectionare (Section) nu se distruge integritatea solidului, asa cum face comanda Slice.

Pasul 4

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.18: Utilizarea optiunilor comenzii SOLIDEDIT

Preambul

Odata create obiectele solide in AutoCAD, ne punem deseori problema modificarii acestora la nivelul sub-obiectelor componente.

In acest scop se poate utiliza comanda Solidedit care dispune de facilitati de editare a solidelor la nivelul muchiilor (Extract Edges, Imprint, Color Edges, Copy Edges), la nivelul fetelor (Extrude Faces, Taper Faces, Move Faces, Copy Faces, Offset Faces, Delete Faces, Rotate Faces, Color Faces) sau la nivelul intregului obiect (Separate, Clean, Shell, Check).

Toate aceste optiuni se gasesc in ribbon-ul 3D Modeling, tab-ul Home, panel-ul Solid Editing sau in panelul cu acelasi nume din tab-ul Solid.

Pasul 1

Dezarhivati si deschideti desenul cu numele “40.Utilizarea optiunilor comenzii SOLIDEDIT.dwg”.

Pasul 2

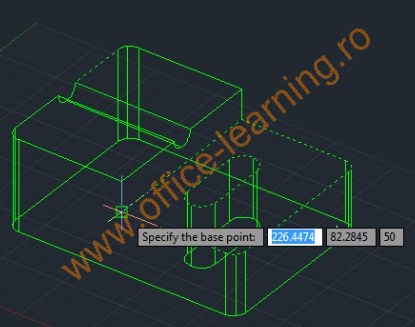

Selectati optiunea Move Faces a comenzii Solidedit si selectati fata din stanga-sus a solidului din desen.

Apasati Enter pentru a incheia selectia fetelor si selectati apoi punctul de baza (Base point) – Endpoint-ul indicat mai jos si punctul de destinatie (Second point) – Midpoint-ul muchiei verticale indicate.

Sintaxa este asemanatoare comenzii Move utilizate in plan.

Observati mutarea fetei si de asemenea, sectionarea gaurii intalnite in pozitia de destinatie.

Comanda Solidedit ramane in executie, avand posibilitatea de a mai selecta si alte optiuni.

Pasul 3

Selectati optiunea Taper si selectati fata superioara din dreapta. Se solicita selectarea unui punct de baza si unui al doilea unct al directiei de inclinare – selectati cele doua capete ale muchiei adiacente din fata. Introduceti apoi valoarea de 15 grade pentru unghiul de inclinare.

<

Pasul 4

Selectati optiunea Move Faces pentru a deplasa slotul oval. In situatia selectarii nedorite a unei suprafete (ex.: suprafata frontala) puteti alege optiunea Remove pentru a indeparta aceasta fata din multimea de selectie. Selectati Endpoint-ul indicat si specificati o deplasare de 15 mm in directia polara de 0 grade.

Pasul 5

Pentru deplasarea suprafetei din partea dreapta a solidului, va trebui sa alegeti din nou optiunea Move Faces si sa selectati atat suprafata plana cat si racordarile adiacente. In caz contrar veti obtine un mesaj de eroare.

Pasul 6

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.19: Utilizarea optiunilor Imprint si Shell ale comenzii SOLIDEDIT

Preambul

In exemplul de fata vom utiliza doua optiuni importante ale comenzii Solidedit, si anume imprimarea unor curbe pe solidul existent (Imprint) si obtinerea pieselor cu pereti subtiri (Shell).

Pasul 1

Dezarhivati si deschideti desenul cu numele “41.Utilizarea optiunilor Imprint si Shell ale comenzii SOLIDEDIT.dwg”.

Pasul 2

Alegeti optiunea Imprint si selectati solidul iar apoi polilinia ca obiect care va fi imprimat. Optati pentru stergerea obiectului sursa. Selectati, de asemenea si cercul si apasati Enter pentru a finaliza imprimarea. Observati ca cele doua contururi fac parte integranta din solid.

Pasul 3

Contururile imprimate cu optiunea Imprint, se pot utiliza pentru a crea noi forme prin extrudare si scadere (Subtract) din solidul de baza.

Utilizati in acest sens comanda Presspull, selectati un punct in interiorul poliliniei si alegeti dinamic o inaltime mai mare decat grosimea piesei. Conturul extrudat este astfel scazut din solid.

Tot cu ajutorul comenzii Presspull, extrudati cercul pe o adancime de 30 mm.

Alegeti apoi modul de vizualizare Shaded si rotiti imaginea pentri a observa noua forma a piese.

Pasul 4

Pentru obtinerea piesei cu pereti subtiri se va utiliza optiunea Shell a comenzii Solidedit.

Selectati solidul si apoi fata sau fetele care vor fi indepartate. Se va selecta in acest caz numai fata superioara a piesei. Alegeti apoi o grosime de perete de 10 mm.

Iesirea din comanda se face cu ajutorul optiunii Exit.

Pasul 5

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.20: Crearea automata a vederilor si sectiunilor (SOLVIEW, SOLDRAW)

Preambul

Programul AutoCAD ne da posibilitatea realizarii automate a vederilor si sectiunilor unui solid astfel incat sa obtinem desenul de executie al piesei pornind de la modelul 3D.

Proiectiile si sectiunile necesare se realizeaza in spatiul Paper, utilizand comenzile Solview si Soldraw, plasate in ribbon-ul 3D Modeling, tab-ul Home, panel-ul Modify, in partea ascunsa a acestuia.

Pasul 1

Dezarhivati si deschideti desenul cu numele “42.Crearea automata a vederilor si sectiunilor (SOLVIEW, SOLDRAW).dwg”.

Pasul 2

In partea stanga-jos a zonei grafice, apasati pe fila Layout 1 pentru a trece in Paper Space.

Veti obtine imaginea unei foi de hartie care are marimea implicita a formatului A4 (210*297), cu o fereastra de vizualizare (viewport), care va trebui configurata intr-o prima etapa.

Pentru configurarea plansei Layout 1, apasati butonul dreapta al mouse-ului cu cursorul plasat pe eticheta Layout 1 si alegeti din menu-ul shortcut optiunea Page Setup Manager…

In caseta de dialog Page Setup Manager, selectati Layout 1 din lista si apasati butonul Modify.

In caseta de dialog Page Setup – Layout 1, selectati fisierul de configurare DWG to PDF pentru Printer/Plotter Name, formatul ISO A3 (420 x 297 mm) pentru Paper size si apasati butonul OK pentru a incheia configurarea. Stergeti apoi fereastra de vizualizare prezenta in spatiul plansei.

Pasul 3

Lansati comanda Solview si alegeti optiunea UCS pe prompt-ul Enter an option. De asemenea, selectati optiunea Current pentru desemnarea UCS-ului curent. Apasati Enter pentru a accepta scara curenta a vederii (Enter view scale < 1>).

Alegeti centrul vederii in partea stanga-jos a plansei si stabiliti apoi marimea ferestrei care va contine vederea UCS. Introduceti, de asemenea, numele vederii – V1.

Selectati optiunea Section din menu-ul Enter an option pentru a realiza o sectiune. Selectati punctul indicat (Midpoint) pentru a stabili primul punct al planului de taiere. Selectati mijlocul laturii opuse pentru a defili cel de-al doilea punct al planului de taiere. Numele vederii va fi V2 si se vor selecta scara 1:1, centrul vederii si marimea viewport-ului.

Alegeti apoi o vedere Ortho, selectati un punct pe mijlocul conturului viewport-ului sectiunii V2 si plasati vederea cu numele V3 in partea dreapta-sus a plansei.

Alegeti o vedere auxiliara (Auxiliary), specificati cele doua capete ale proiectiei planului inclinat in vederea V2 si plasati vederea cu numele V4 in partea dreapta-jos a plansei.

Pasul 4

Utilizand editarea cu ajutorul grip-urilor, aranjati contururile vederilor ca in imaginea de mai jos si aduceti imaginea piesei in centrul vederii auxiliare prin efectuarea comenzii Pan in spatiul Model aferent vederii.

Deschideti apoi lista Layers si observati aparitia automata a layer-elor VIS, HID si DIM pentru fiecare vedere in parte si, de asemenea, layer-ul HAT pentru sectiunea V2.

Programul a plasat in layer-e separate muchiile vizibile, muchiile ascunse si hasura. De asemenea, a pregatit cate un layer de cotare DIM pentru fiecare vedere in parte si a stabilit vizibilitatea selectiva a acestor layer-e numai in ferestrle de care apartin.

Pasul 5

Lansati comanda Soldraw si selectati cele trei vederi ortogonale, ca in figura de mai jos.

Observari convertirea imaginii piesei 3D in proiectii 2D. In continuare, pentru finaizarea desenului de executie, va trebui sa modificati layer-ele cu denumirea HID pentru a le atasa tipul de linie Dashed, veti modifica scara hasurii din sectiunea V2 si modelul acesteia pentru a o afisa corespunzator si veti aplica dimensiunile necesare pe fiecare fereastra in parte in layer-ul DIM aferent.

Pasul 6

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.21: Crearea solidelor pornind de la desenul 2D

Preambul

Pentru constructia modelului 3D al unei piese putem utiliza proiectiile plane ale acestuia.

Pasul 1

Dezarhivati si deschideti desenul cu numele “43.Crearea solidelor pornind de la desenul 2D.dwg”.

Pasul 2

Va trebui sa copiem proiectia de sus a piesei intr-o zona libera a ecranului. Pentru aceasta, vom declara invizibile layer-ele COTE, AXE si Defpoints.

Pasul 3

Lansati comanda Copy si selectati obiectele componente ale proiectiei de sus. Realizati o copie a acestora in partea dreapta a zonei grafice.

Dupa copiere, refaceti situatia anterioara prin dezghetarea layer-elor inchise.

In zona in care ati realizat copia proiectiei, copiati conturul interior la 2 mm pe directia Z+ si modificati cele doua contururi cu ajutorul comenzilor Erase si Trim.

De asemenea, convertiti apoi cele doua contururi in polilinii cu ajutorul comenzii Pedit.

Pasul 4

Extrudati capul boltului pe 2 mm in directia Z-, lansand comanda Extrude si selectand cercul exterior.

Pasul 5

Lansati comanda Loft si selectati cele doua polilinii apoi acceptati optiunea implicita Cross sections only. Veti realiza astfel portiunea evazata a boltului intre cele doua sectiuni de trecere.

Pasul 6

Utilizand comanda Presspull, selectati fata de sus a portiunii obtinute prin Loft si introduceti inaltimea de 5 mm pe directia Z+.

Pasul 7

Lansati comanda Union si selectati toate obiectele 3D pentru a le uni intr-o singura piesa.

Lansati comanda Filetedge si selectati muchia de jos a capului boltului. Acceptati valoarea de 1 mm pentru raza racordarii si apasati Enter pentru a incheia comanda.

Ati realizat astfel modelul 3D al piesei pornind de la desenul ei de executie.

Pasul 8

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.

Lectia 13.22: Verificarea interferentei intre solide (INTERFERE)

Preambul

Programul AutoCAD ne da posibilitatea verificarii interferentei intre solidele asamblate. Aceasta verificare se poate face cu ajutorul comenzii Interfere, plasata in ribbon-ul 3D Modeling, tab-ul Home, panel-ul Solid Editing.

Pasul 1

Dezarhivati si deschideti desenul cu numele “44.Verificarea interferentei intre solide (INTERFERE).dwg”.

Pasul 2

Desi asamblarea este posibila chiar si in cazul in care diametrul exterior al surubului este mai mare decat diametrul gaurilor prin care trece, putem verifica daca exista volume comune si, de asemenea, le putem pune in evidenta si le putem indeparta ulterior.

Lansati comanda Interfere si selectati primul set de obiecte format din cele doua placi. Apasati Enter pentru a incheia selectia si selectati apoi surubul pentru constituirea celui de-al doilea set de obiecte.

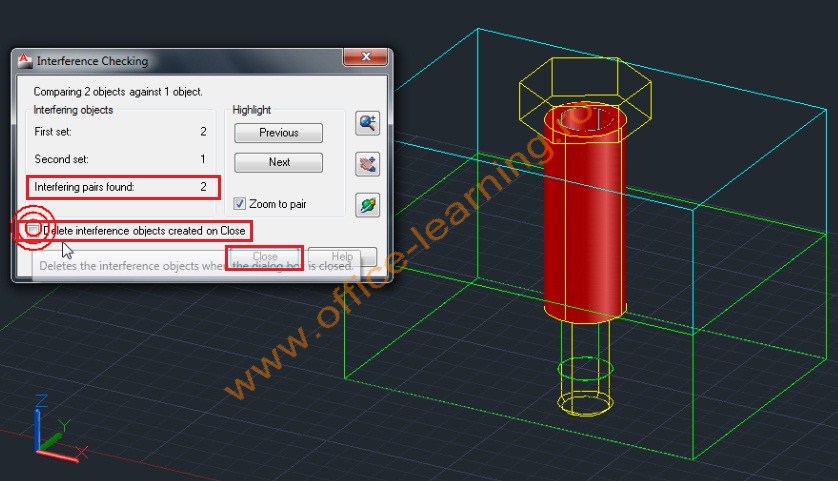

Dupa ce ati incheiat selectia celui de-al doilea set prin apasarea tastei Enter, portiunea comuna a pieselor selectate este pusa in evidenta prin crearea unor solide temporare si veti primi o raportare a interferentei verificate in caseta de dialod Interference Checking.

Dezactivati casuta de marcare Delete interference objects created on Close si apasati butonul Close. Solidele de interferenta raman in zona grafica.

Pasul 3

Utilizati comanda Subtract pentru a scadea din placa de sus solidul de interferenta din aceasta.

Pasul 4

Reluati operatia de la pasul precedent pentru placa de jos.

Pasul 5

Lansati comanda Interfere si verificati din nou interferenta intre cele doua seturi de obiecte. Veti obtine informatia: Objects do not interfere.

Pasul 6

Inchideti programul AutoCAD utilizand comanda Exit AutoCAD, aflata in menu-ul de aplicatie, sau continuati cu urmatoarea lectie.
